Pro/E 工程圖標註弧度及圓弧長度

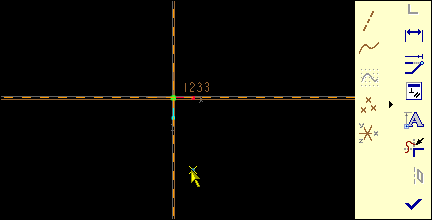

1.標註弧度: 先畫出一段圓弧,點擊標註,點擊圓弧的兩個端點,點擊圓弧,中間放置尺寸,OK,弧度就可以標出來了。注意選端點和選圓弧的順序是可逆的。以下是操作範例。

1_radian

2.標註圓弧長度:先畫出一段圓弧,這時這一段圓弧是選取狀態,我們可以直接點擊編輯EDIT....>轉換到CONVERT TO....>周長PERIMETER......>選取圖中的半徑尺寸(任何圓弧相關尺寸都可以),這樣圓弧的周長就標出來了,如果圓弧不是處於選取狀態,就要先選取圓弧才行。

2_arclength
